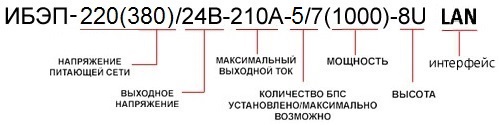

Номенклатурное наименование: ИБЭП-220(380)/24В-210А-5/7(1000)-8U LAN
Максимальны выходной ток 150А;
ИБЭП выполнен в корпусе высотой 8U, рассчитанном на установку в конструктив 19”;
Оснащен интерфейсом LAN для удаленного конфигурирования и управления по Ethernet.
ИБЭП предназначен для электропитания напряжением 24В постоянного тока различной промышленной аппаратуры, а также электропитания средств связи и телекоммуникационного оборудования.
ИБЭП является стационарной установкой электропитания напряжением постоянного тока и обеспечения бесперебойности (непрерывности) электропитания промышленной аппаратуры в случае исчезновения энергоснабжения (электрической сети общего назначения и (или) резервных (автономных) источников электроэнергии однофазного переменного тока с номинальным напряжением 220В частотой 50 Гц).
ИБЭП обеспечивает заряд и содержание аккумуляторной батареи (АКБ) в буферном режиме.
ИБЭП повышает качество электропитания, стабилизируя его параметры в установленных пределах.
ИБЭП работает как с АКБ, так и без неё. (АКБ в состав ИБЭП не входит.)
|
Тип |
ИБЭП-220(380)/24В-210А-5/7(1000)-8U LAN |
|
Выходное напряжение Uном, В |
24 |
|
Выходной ток, А |
0 - 150 |
|
Макс. выходная мощность, Вт |
5000, при пяти установленных БПС |
|
Тип БПС |
БПС-1000.04 |
|
Количество БПС, шт |
5 |
|
Габариты (Ш-В-Г), мм |
480х355х360 |
|
Масса, кг |
не более 35 |
|
Температура окружающей среды |
+5…40 С |
ИБЭП предназначен для работы в комплекте с двумя АКБ, каждая из которых состоит из двух кислотных аккумуляторов ёмкостью до 1000А/ч. (При продаже - АКБ в состав ИБЭП не входит.)
Состав
ИБЭП состоит из двух конструктивных блоков:
- блок А - с кросс-платой, устройством контроля и управления(УКУ), клеммным блоком и панелью автоматических выключателей(АВ);
- блок Б - с блоками питания стабилизированного напряжения (БПС) в количестве пяти штук.
БПС и их работа
В ИБЭП установлены пять БПС, каждый с максимальным выходным током 30А. ИБЭП обеспечивает либо параллельную работу БПС, либо избирательную работу БПС в соответствии с необходимыми токами нагрузки и подзаряда АКБ.
Каждый БПС обеспечивает: - регулировку величины выходного напряжения для поддержания напряжения АКБ в соответствии с температурой окружающей среды или для ограничения тока заряда батареи на установленном пользователем уровне.
- выявление анормальных и аварийных режимов и отключение аварийного БПС;
- световую индикацию наличия сетевого напряжения, наличия выходного напряжения (или отключенного состояния БПС), индикацию вида аварии;
- регулировку величины выходного напряжения по сигналу от УКУ;
- работу в автономном режиме (без УКУ).
Основные технические характеристики БПС
Входное напряжение питания (сети), В………… 187-253
Номинальное выходное напряжение Uном, В ..…..24
Максимальный выходной ток, А...…………………...30
УКУ и его работа
УКУ включает в себя:
- микропроцессор для обработки контрольно-измерительной информации и управления ИБЭП;
- графический ЖКИ для вывода контрольно-сервисной информации;
- пять кнопок («Влево», «Вправо», «Вверх», «Вниз», «Ввод») для управления УКУ;
-контроллер LAN, обеспечивающий функции телеметрии и телеуправления по локальной сети или через Интернет (по заявке потребителя);
- контроллер RS-232 для программирования УКУ;
- блок питания УКУ.
УКУ обеспечивает цифровую индикацию параметров питающей сети, БПС и нагрузки; включение БПС на параллельную работу, управление выходными напряжениями БПС, управление зарядом АКБ, мониторинг состояния ИБЭП, формирование сигнала «Авария» (звукового, релейного, по LAN). Также УКУ обеспечивает фиксацию вида и времени возникновения, устранения аварийной ситуации в энергонезависимой памяти.
Управление по Ethernet.
Передача данных осуществляется по протоколу TCP/IP. Для осуществления контроля необходим любой браузер и установлен компьютер Java-машина (входит в поставляемое ПО). Для осуществления контроля необходимо набрать в браузере уникальный IP-адрес ИБЭП.
По интерфейсу Ethernet можно выполнять следующие функции:
Контролировать параметры работы ИБЭП:
1) номер основного источника в составе ИБЭП;
2) наличие батареи;
3) режим выравнивающего заряда (вкл/откл);
4) режим контроля емкости батареи (вкл/откл);
5) выходное напряжение БПС1 и БПС2;
6) напряжение батареи и нагрузки;
7) ток БПС1, БПС2, батареи;
8) температура БПС1, БПС2, батареи;
9) напряжение сети;
10) ток нагрузки;
11) емкость батареи;
12) заряд батареи.
Отдавать команды ИБЭП:
1) установка основного БПС;
2) включение / выключение режима выравнивающего заряда;
3) включение / выключение режима контроля ёмкости;
4) проверка.
Подключение сети, АКБ и нагрузки
Подключение цепей сети, заземления, АКБ, нагрузки, датчиков и сигнализации производится на клеммном блоке, расположенном на задней стороне устройства под съемной крышкой.
Гарантийный срок: 3 года с момента продажи.
